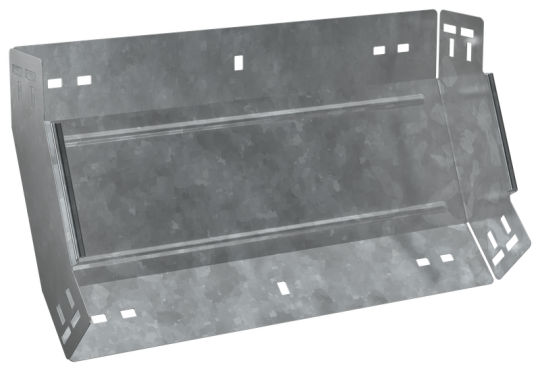

ESCA 7 Поворот верт. внутр. 45град 80х300-1,5 HDZ IEK ES7-PN-45-080-300-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Вес: 1,38 кг
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Ширина ответвления: 300 мм
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
• Длина: 245 мм
• Высота кабельного лотка : 80 мм
• Ширина: 300 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
