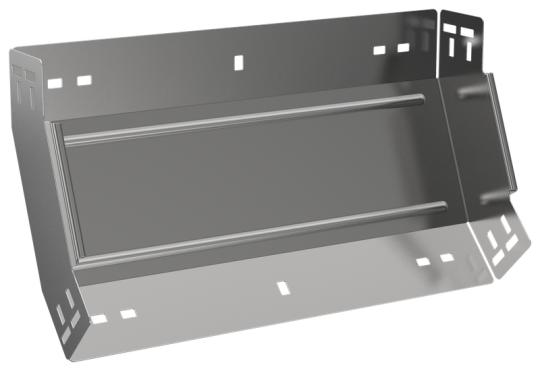

ESCA 7 Поворот верт. внутр. 45град 80х300-1,5 IEK ES7-PN-45-080-300-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Длина: 245 мм
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Высота кабельного лотка : 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Вес: 1,29 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина: 300 мм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Ширина ответвления: 300 мм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.5 мм
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
