Описание

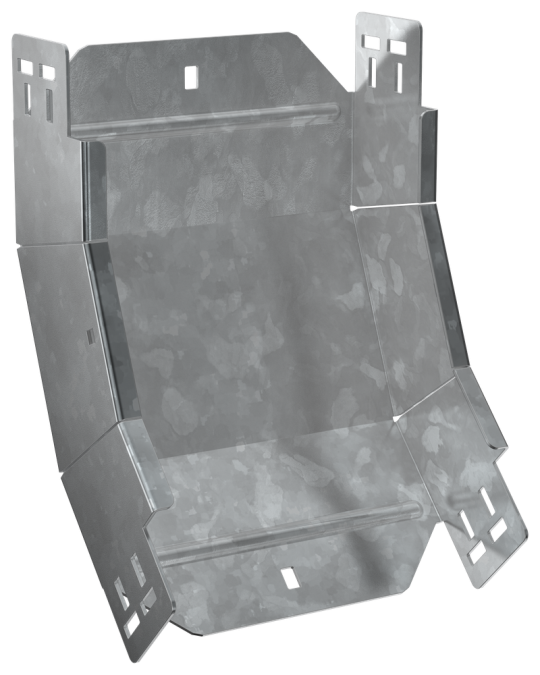

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Длина: 316 мм
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Ширина: 200 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Вес: 1,86 кг
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 200 мм
• Толщина металла: 2.0 мм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
