Описание

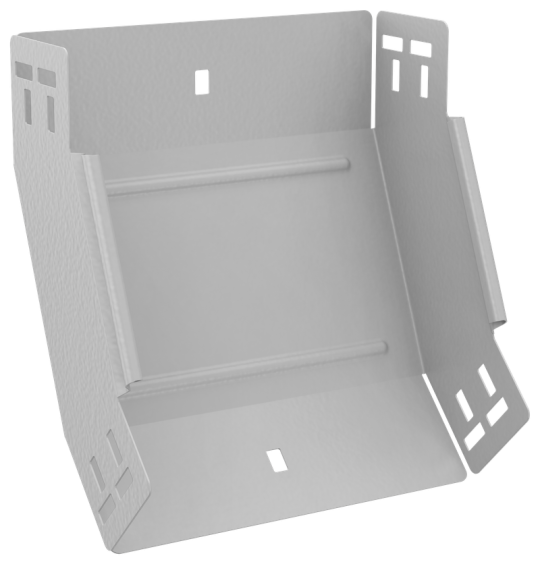

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 1,03 кг
• Высота кабельного лотка : 80 мм
• Длина: 245 мм
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 9016
• Ширина: 200 мм
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Толщина цинкового покрытия: 10 мкм
• Цвет: Чисто белый
• Ширина ответвления: 200 мм
• Защитное покрытие поверхности: Порошковая окраска
