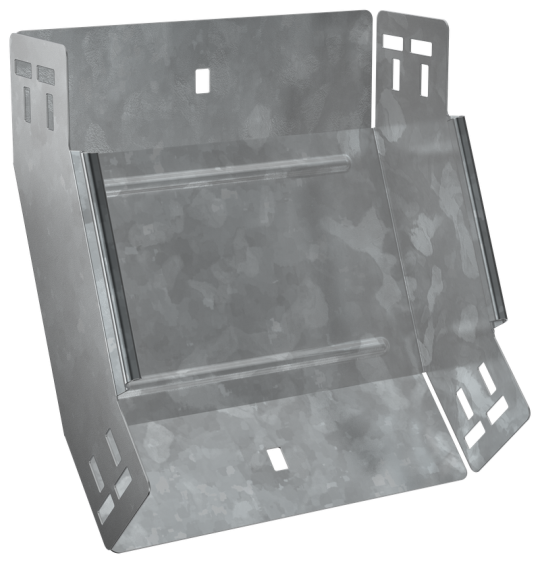

ESCA 7 Поворот верт. внутр. 45град 80х200-1,5 HDZ IEK ES7-PN-45-080-200-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 245 мм
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 200 мм
• Отклонение - угол : 45
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Ширина: 200 мм
• Материал: Сталь
• Вес: 1,07 кг
• Исполнение для больших расст-усиленный: Нет
