Описание

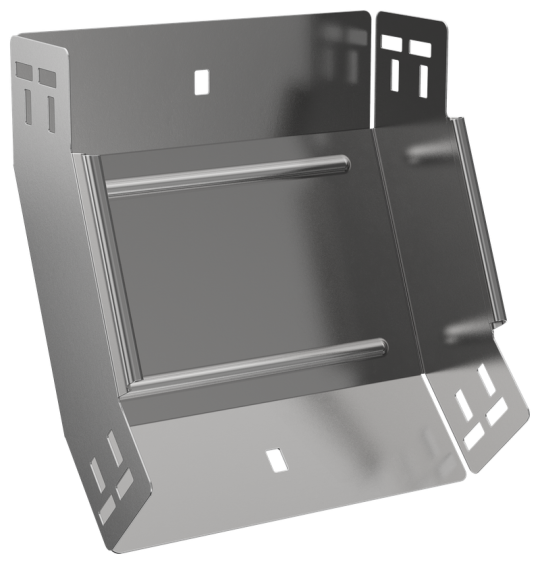

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Длина: 245 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Ширина ответвления: 200 мм
• Вес: 1 кг
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Ширина: 200 мм
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 80 мм
