Описание

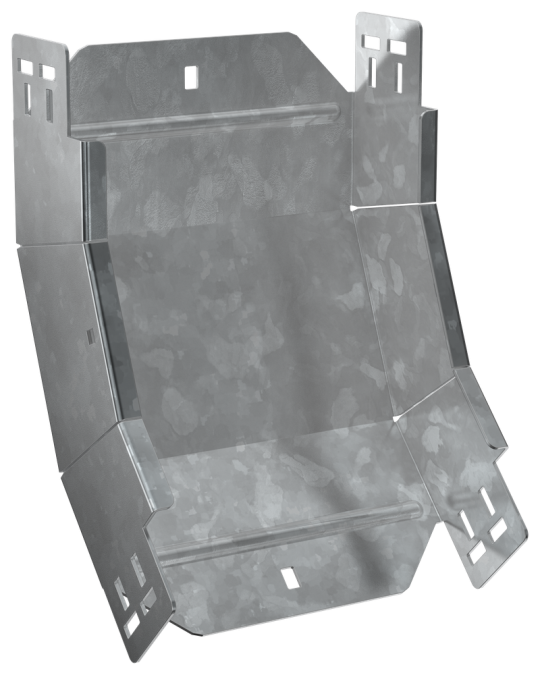

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Вес: 1,58 кг
• Ширина: 150 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Ширина ответвления: 150 мм
• Длина: 316 мм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Толщина металла: 2.0 мм
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 6
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 45
• Высота кабельного лотка : 80 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
