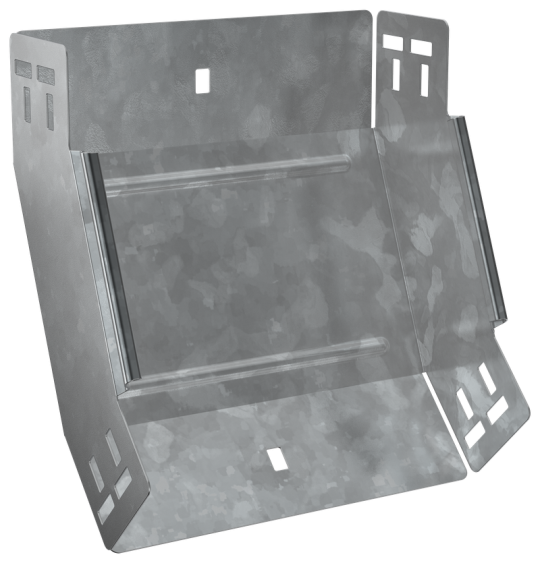

ESCA 7 Поворот верт. внутр. 45град 80х150-1,5 HDZ IEK ES7-PN-45-080-150-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 45
• Длина: 245 мм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 80 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Ширина: 150 мм
• Ширина ответвления: 150 мм
• Класс стойкости к коррозии: 6
• Вес: 0,91 кг
• Нержавеющая сталь травлёная: Нет
