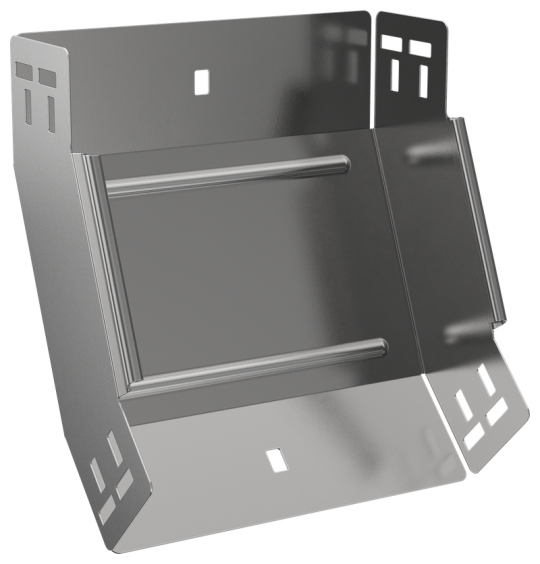

ESCA 7 Поворот верт. внутр. 45град 80х150-1,5 IEK ES7-PN-45-080-150-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 150 мм
• Нержавеющая сталь травлёная: Нет
• Вес: 0,85 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Длина: 245 мм
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Материал: Сталь
• Ширина: 150 мм
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
