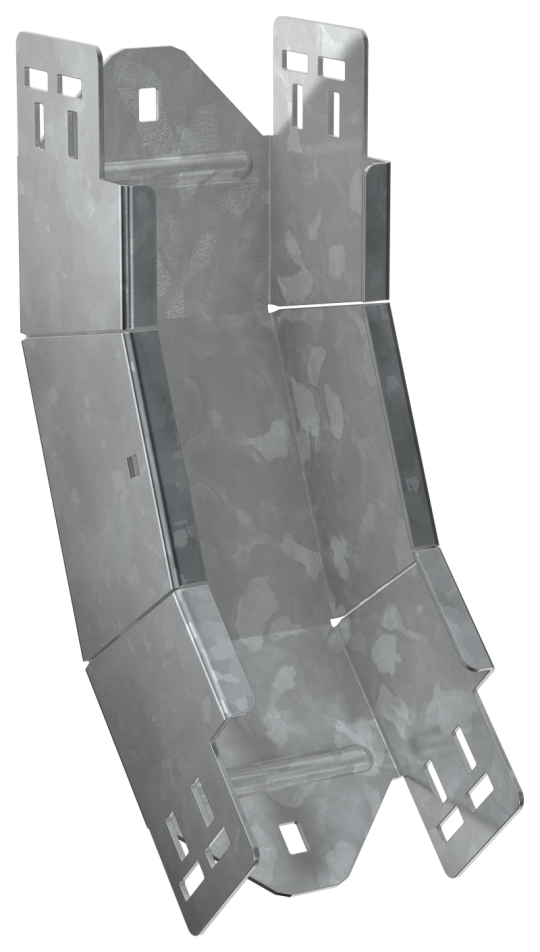

ESCA 7 Поворот верт. внутр. 45град 80х100-2,0 HDZ IEK ES7-PN-45-080-100-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Толщина металла: 2.0 мм
• Отклонение - угол : 45
• Ширина: 100 мм
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина ответвления: 100 мм
• Модель или исполнение: Интегрированный разъем
• Длина: 316 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Вес: 1,31 кг
