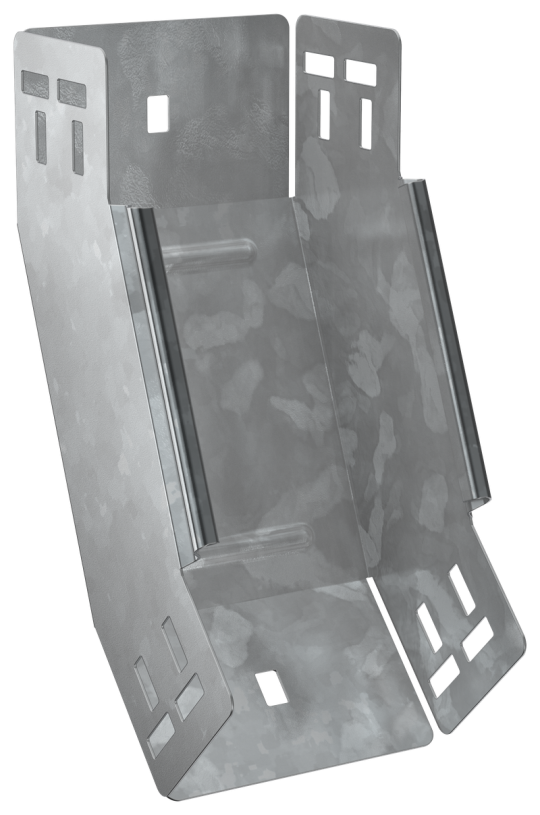

ESCA 7 Поворот верт. внутр. 45град 80х100-1,5 HDZ IEK ES7-PN-45-080-100-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 55 мкм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 100 мм
• Номер цвета RAL: 7047
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,75 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 245 мм
• Класс стойкости к коррозии: 6
• Степень защиты - IP: IP00
• Материал: Сталь
• Ширина ответвления: 100 мм
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
