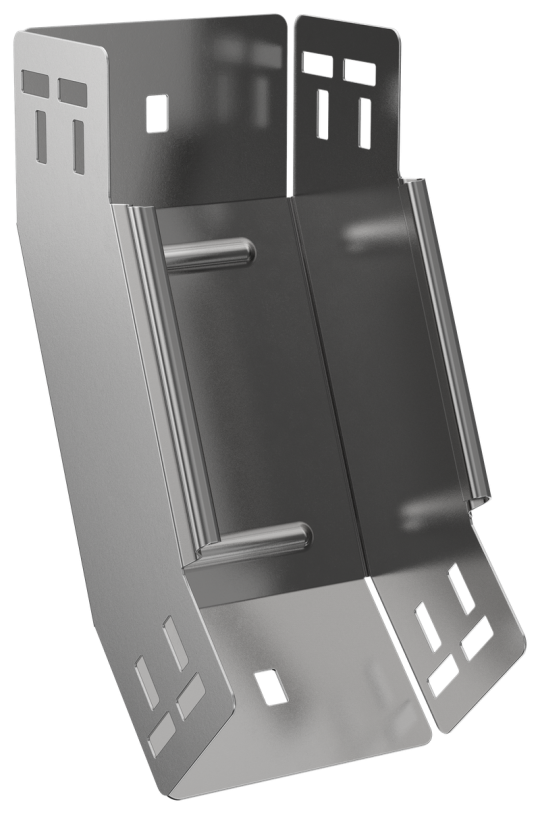

ESCA 7 Поворот верт. внутр. 45град 80х100-1,5 IEK ES7-PN-45-080-100-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Ширина ответвления: 100 мм
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Ширина: 100 мм
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 2
• Отклонение - угол : 45
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,7 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Длина: 245 мм
