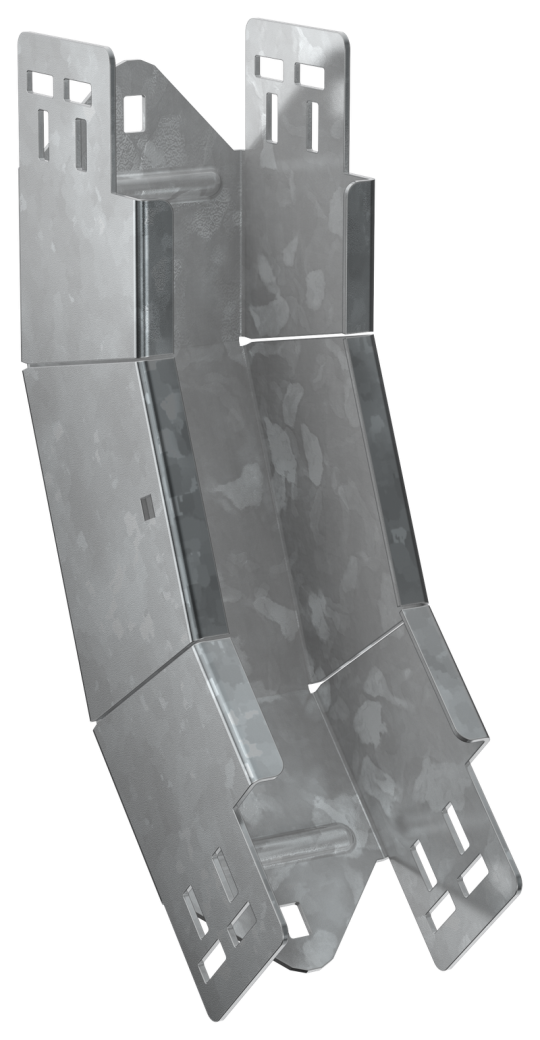

ESCA 7 Поворот верт. внутр. 45град 80х80-2,0 HDZ IEK ES7-PN-45-080-080-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Степень защиты - IP: IP00
• Ширина ответвления: 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 80 мм
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Длина: 316 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 6
• Вес: 1,19 кг
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 2.0 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Ширина: 80 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
