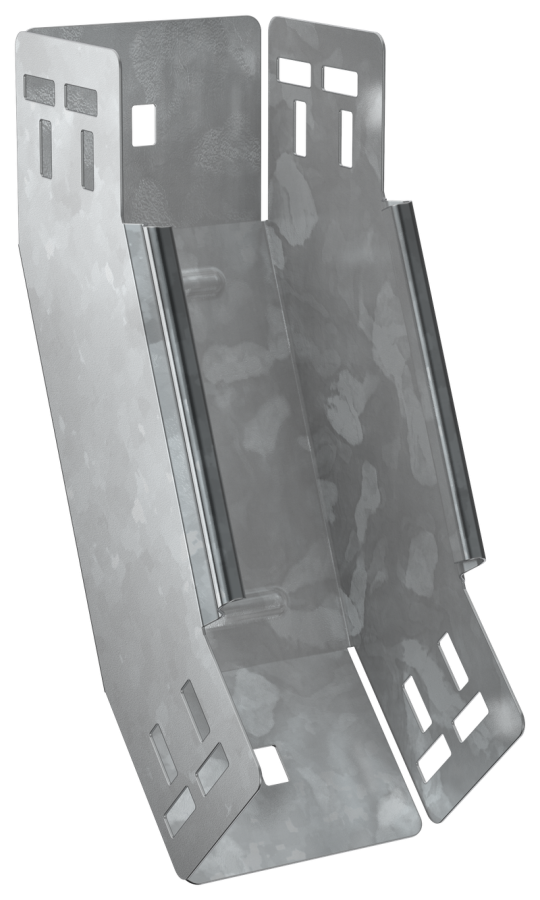

ESCA 7 Поворот верт. внутр. 45град 80х80-1,5 HDZ IEK ES7-PN-45-080-080-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Отклонение - угол : 45
• Ширина: 80 мм
• Номер цвета RAL: 7047
• Вес: 0,68 кг
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Длина: 245 мм
• Ширина ответвления: 80 мм
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
