Описание

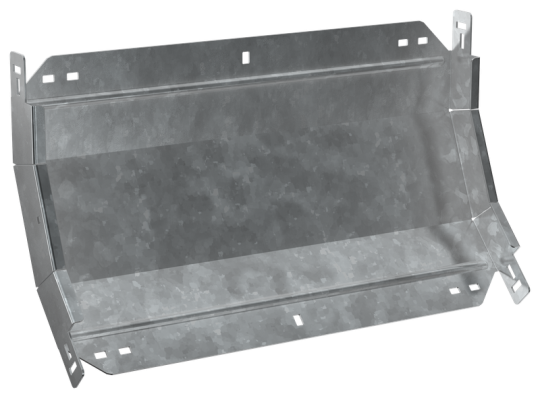

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 316 мм
• Исполнение для больших расст-усиленный: Нет
• Вес: 3,79 кг
• Ширина: 600 мм
• Ширина ответвления: 600 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Толщина металла: 2.0 мм
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 50 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
