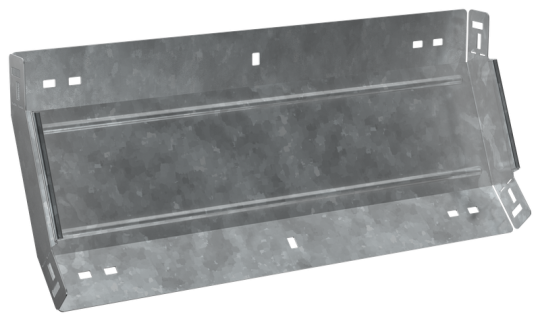

ESCA 7 Поворот верт. внутр. 45град 50х600-1,5 HDZ IEK ES7-PN-45-050-600-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 600 мм
• Отклонение - угол : 45
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Длина: 234 мм
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Ширина: 600 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 2,11 кг
• Перфорация в основании для монтажа: Нет
