Описание

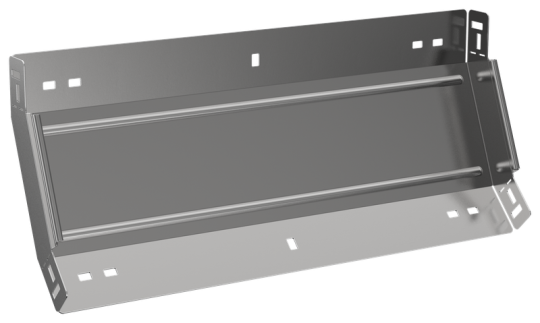

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Высота кабельного лотка : 50 мм
• Длина: 234 мм
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 600 мм
• Номер цвета RAL: 7047
• Вес: 1,98 кг
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 600 мм
