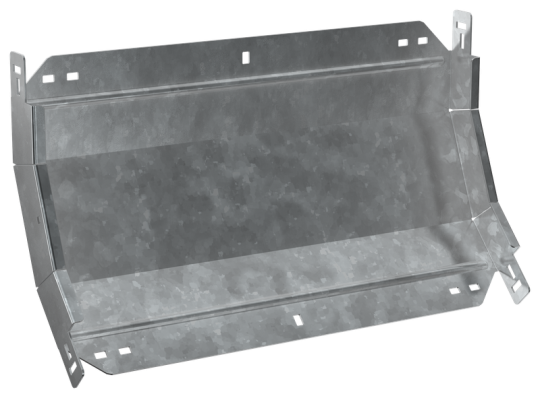

ESCA 7 Поворот верт. внутр. 45град 50х500-2,0 HDZ IEK ES7-PN-45-050-500-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 2.0 мм
• Вес: 3,24 кг
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Длина: 316 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 6
• Ширина ответвления: 500 мм
• Перфорированная боковая стенка : Нет
• Ширина: 500 мм
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
