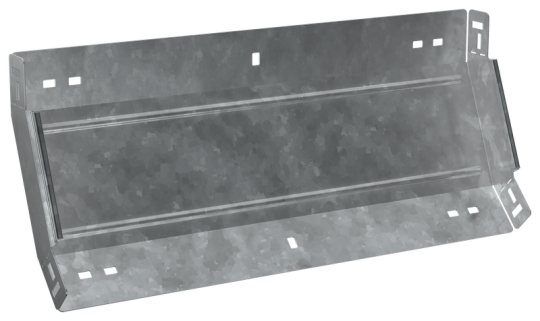

ESCA 7 Поворот верт. внутр. 45град 50х500-1,5 HDZ IEK ES7-PN-45-050-500-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Ширина: 500 мм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Ширина ответвления: 500 мм
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Длина: 234 мм
• Толщина цинкового покрытия: 55 мкм
• Вес: 1,8 кг
• Вид или марка материала: Прочее
• Высота кабельного лотка : 50 мм
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
