Описание

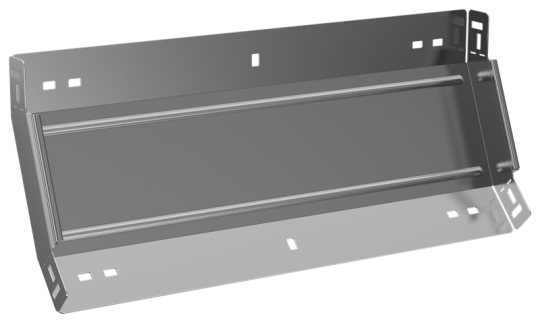

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 500 мм
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Вес: 1,69 кг
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 50 мм
• Толщина цинкового покрытия: 10 мкм
• Длина: 234 мм
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
