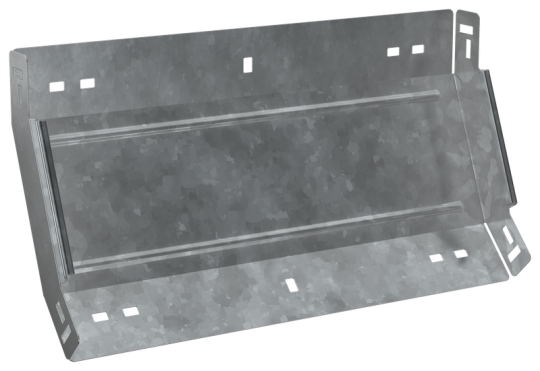

ESCA 7 Поворот верт. внутр. 45град 50х400-1,5 HDZ IEK ES7-PN-45-050-400-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 400 мм
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Длина: 234 мм
• Отклонение - угол : 45
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.5 мм
• Вес: 1,49 кг
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 50 мм
• Ширина: 400 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
