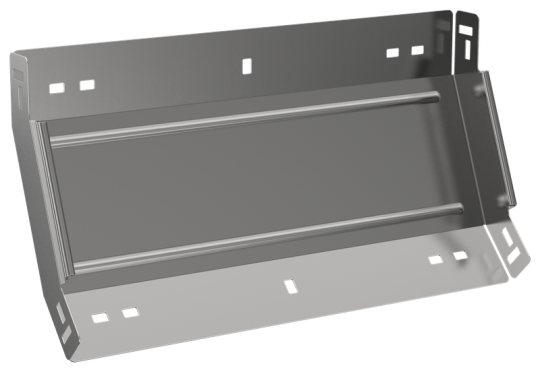

ESCA 7 Поворот верт. внутр. 45град 50х400-1,5 IEK ES7-PN-45-050-400-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Вес: 1,4 кг
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.5 мм
• Ширина: 400 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Длина: 234 мм
• Ширина ответвления: 400 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
