Описание

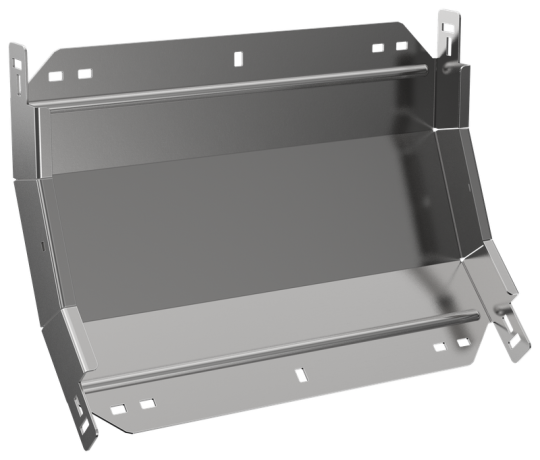

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Вес: 1,97 кг
• Длина: 316 мм
• Отклонение - угол : 45
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 300 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 2.0 мм
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 7047
• Ширина: 300 мм
• Материал: Сталь
