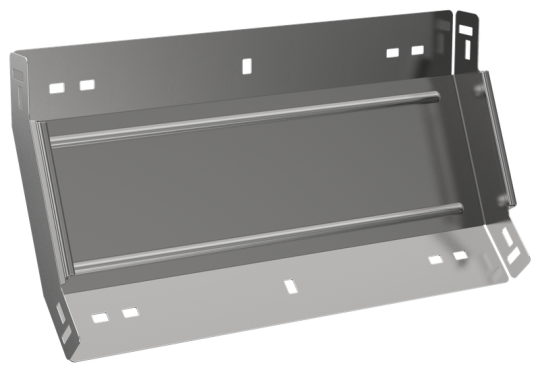

ESCA 7 Поворот верт. внутр. 45град 50х300-1,5 IEK ES7-PN-45-050-300-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Температура эксплуатации: -50...40 °C
• Длина: 234 мм
• Ширина: 300 мм
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Вес: 1,11 кг
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 50 мм
• Ширина ответвления: 300 мм
