Описание

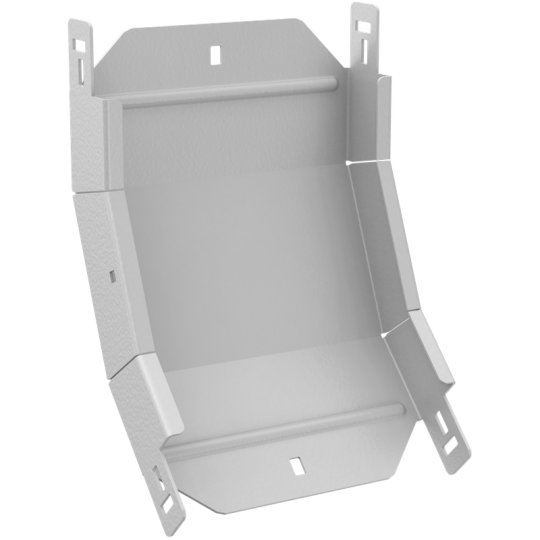

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Ширина ответвления: 200 мм
• Класс стойкости к коррозии: 2
• Цвет: Чисто белый
• Перфорированная боковая стенка : Нет
• Длина: 316 мм
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 9016
• Отклонение - угол : 45
• Защитное покрытие поверхности: Порошковая окраска
• Толщина металла: 2.0 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Вес: 1,5 кг
• Высота кабельного лотка : 50 мм
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 200 мм
• Монтажная температура: -50...40 °C
