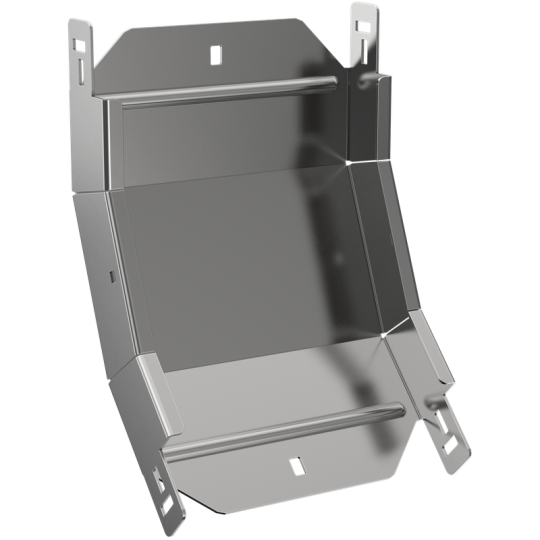

ESCA 7 Поворот верт. внутр. 45град 50х200-2,0 IEK ES7-PN-45-050-200-20

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 2.0 мм
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 2
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Вес: 1,47 кг
• Ширина: 200 мм
• Длина: 316 мм
• Ширина ответвления: 200 мм
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 50 мм
• Номер цвета RAL: 7047
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
