Описание

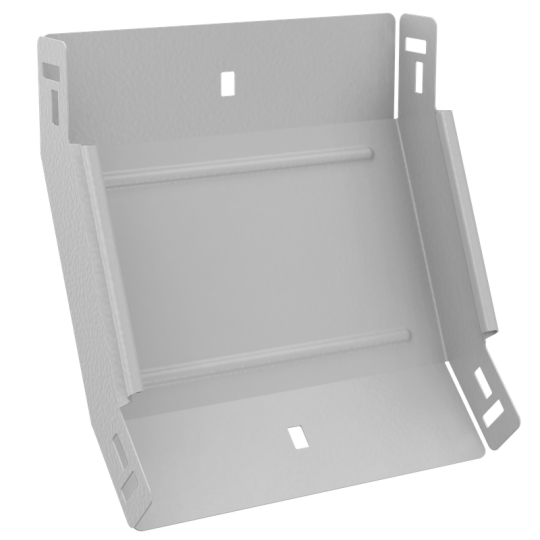

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Отклонение - угол : 45
• Ширина ответвления: 200 мм
• Длина: 234 мм
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Порошковая окраска
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Ширина: 200 мм
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Чисто белый
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 9016
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Вес: 0,86 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
