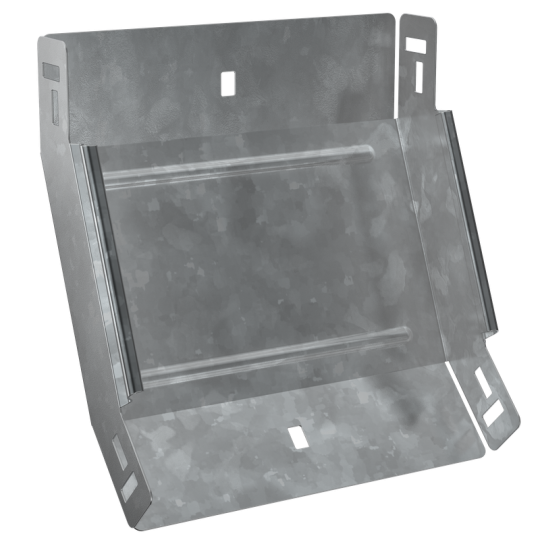

ESCA 7 Поворот верт. внутр. 45град 50х200-1,5 HDZ IEK ES7-PN-45-050-200-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Ширина: 200 мм
• Цвет: Светло-серый
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Вес: 0,88 кг
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Длина: 234 мм
• Вид или марка материала: Прочее
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 50 мм
