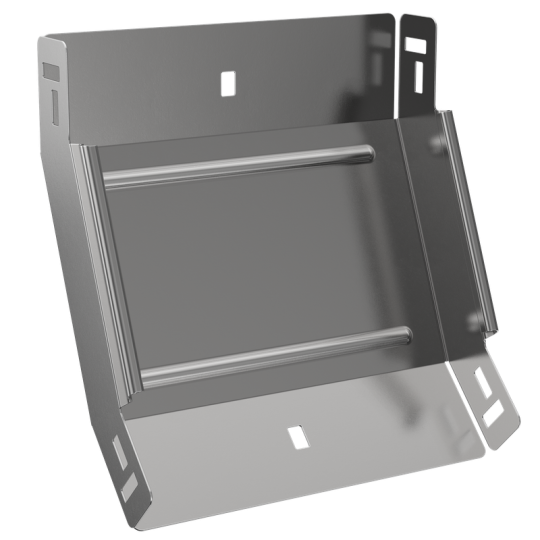

ESCA 7 Поворот верт. внутр. 45град 50х200-1,5 IEK ES7-PN-45-050-200-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Класс стойкости к коррозии: 2
• Толщина металла: 1.5 мм
• Вес: 0,83 кг
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально восходящий (внутренний)
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Высота кабельного лотка : 50 мм
• Ширина: 200 мм
• Ширина ответвления: 200 мм
• Степень защиты - IP: IP00
• Длина: 234 мм
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
