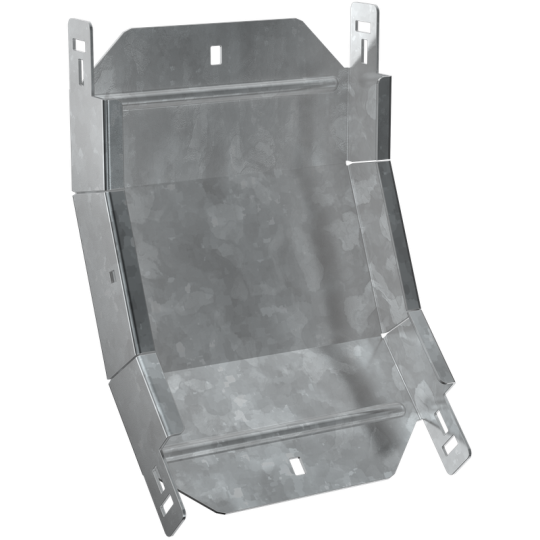

ESCA 7 Поворот верт. внутр. 45град 50х150-2,0 HDZ IEK ES7-PN-45-050-150-20-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Вес: 1,32 кг
• Ширина: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 150 мм
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Длина: 316 мм
• Толщина металла: 2.0 мм
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
