Описание

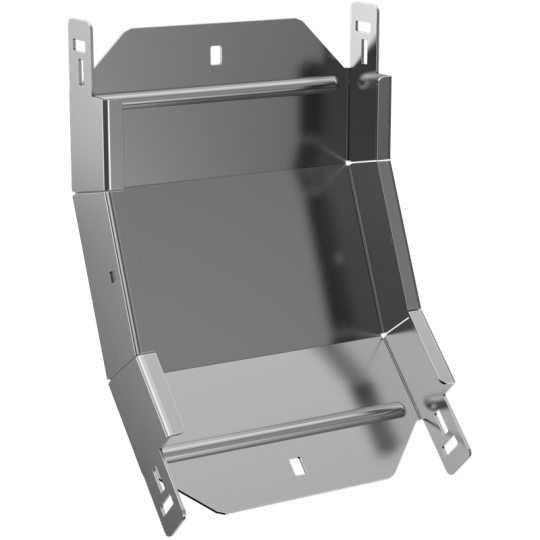

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 150 мм
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Вес: 1,22 кг
• Толщина металла: 2.0 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 150 мм
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 50 мм
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Длина: 316 мм
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
