Описание

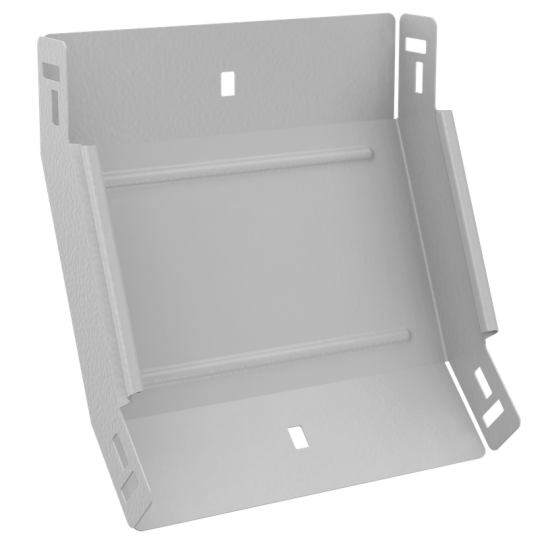

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Длина: 234 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Цвет: Чисто белый
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Ширина ответвления: 150 мм
• Защитное покрытие поверхности: Порошковая окраска
• Модель или исполнение: Интегрированный разъем
• Вес: 0,71 кг
• Перфорация в основании для монтажа: Нет
• Ширина: 150 мм
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.5 мм
• Номер цвета RAL: 9016
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
