Описание

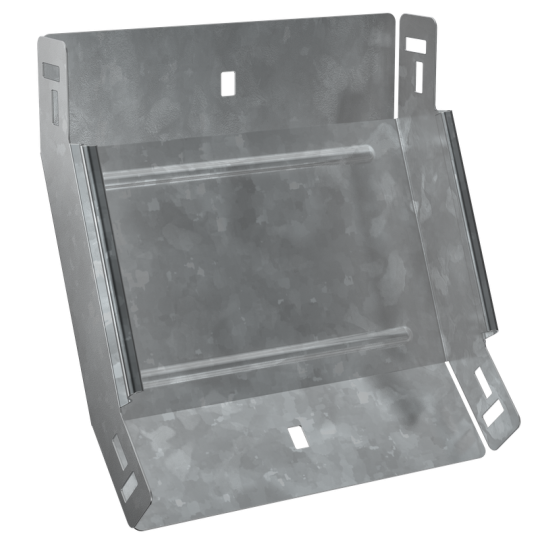

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Ширина ответвления: 150 мм
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Ширина: 150 мм
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 234 мм
• Отклонение - угол : 45
• Вес: 0,74 кг
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
