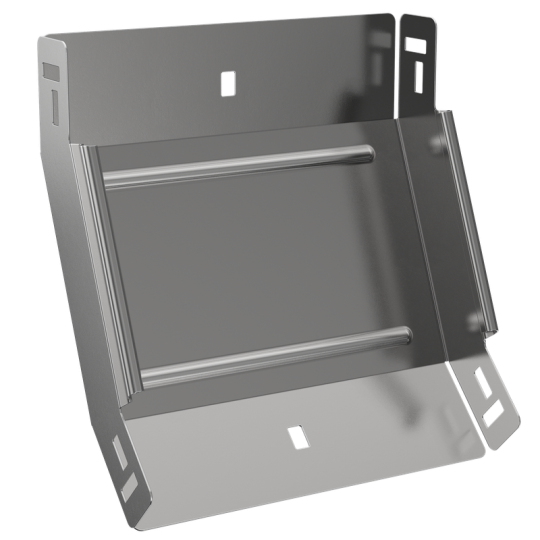

ESCA 7 Поворот верт. внутр. 45град 50х150-1,5 IEK ES7-PN-45-050-150-15

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Длина: 234 мм
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 50 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,69 кг
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Ширина: 150 мм
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 150 мм
