Описание

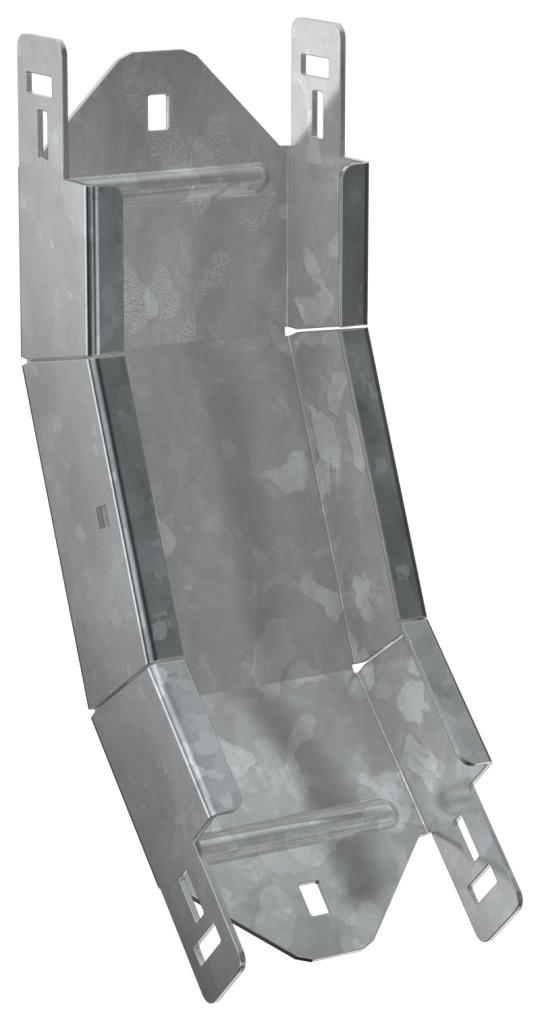

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Ширина: 100 мм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 2.0 мм
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Нержавеющая сталь травлёная: Нет
• Вес: 1,04 кг
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 50 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Длина: 316 мм
