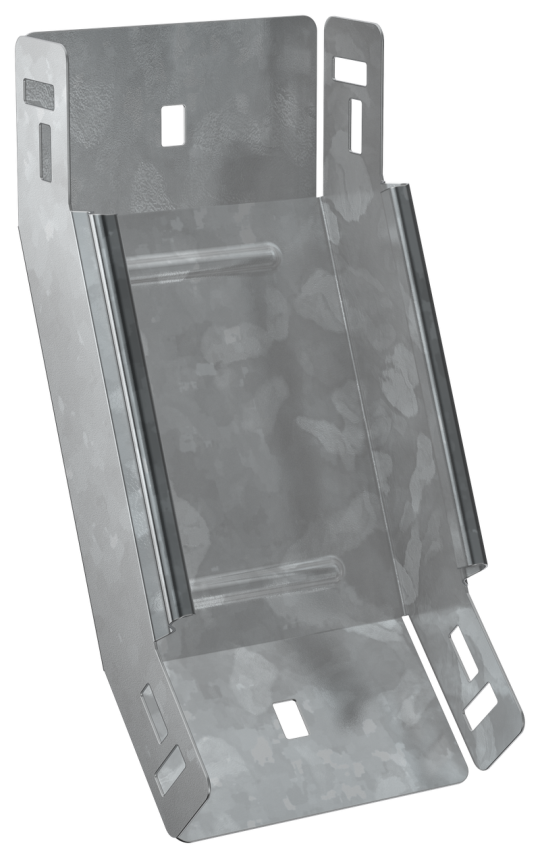

ESCA 7 Поворот верт. внутр. 45град 50х100-1,5 HDZ IEK ES7-PN-45-050-100-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Ширина: 100 мм
• Ширина ответвления: 100 мм
• Перфорация в основании для монтажа: Нет
• Вес: 0,58 кг
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Длина: 234 мм
• Материал: Сталь
• Толщина цинкового покрытия: 55 мкм
