Описание

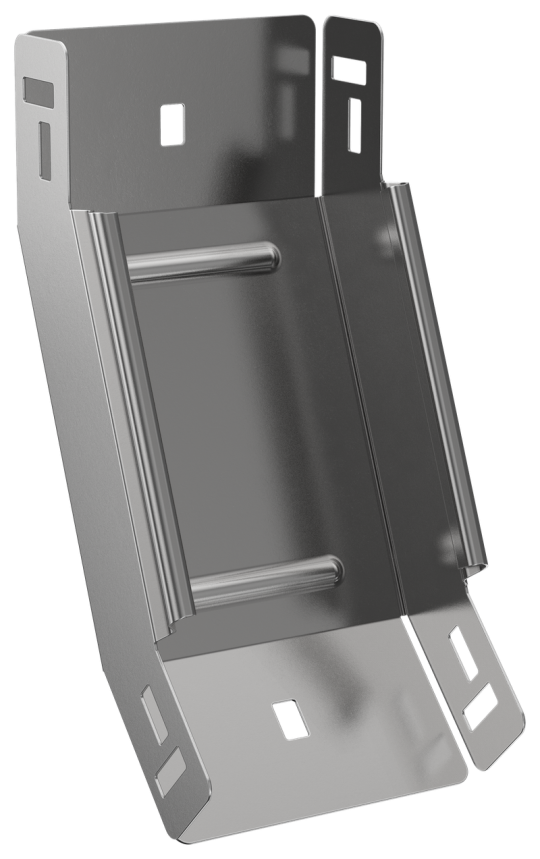

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Ширина: 100 мм
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Материал: Сталь
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,54 кг
• Ширина ответвления: 100 мм
• Длина: 234 мм
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
