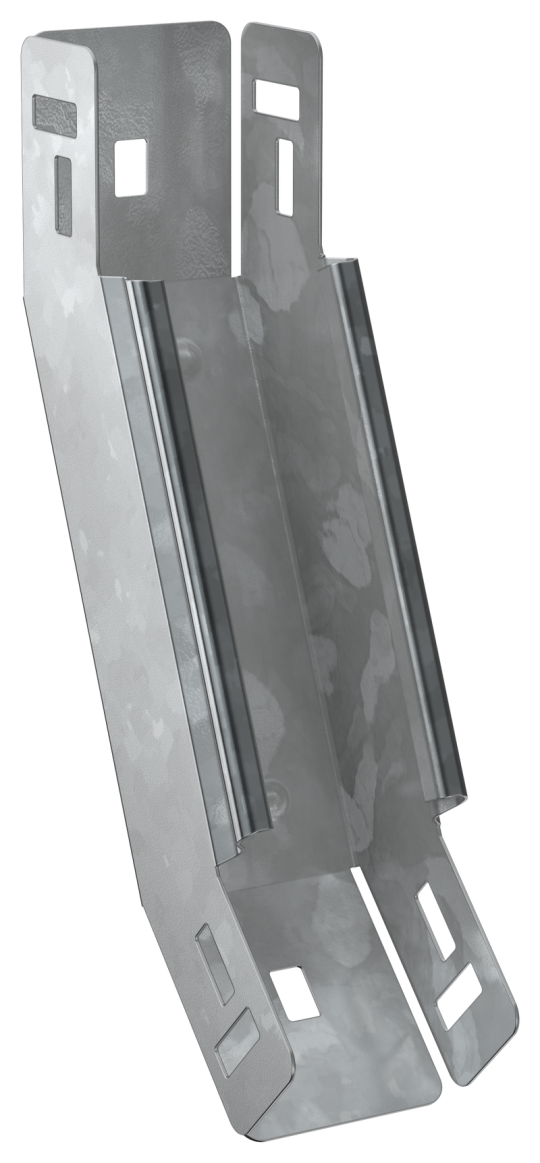

ESCA 7 Поворот верт. внутр. 45град 50х50-1,5 HDZ IEK ES7-PN-45-050-050-15-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 0,43 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Ширина: 50 мм
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 50 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Длина: 234 мм
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
