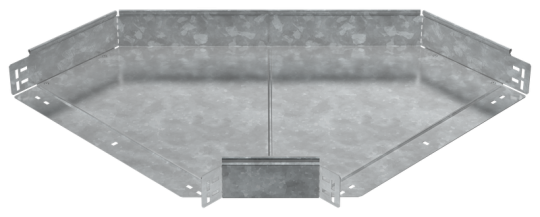

ESCA 7 Поворот 90град 100х600-1,5 HDZ IEK ES7-PG-90-100-600-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 100 мм
• Изменение направления: Горизонтальный (-ая)
• Вид или марка материала: Прочее
• Ширина: 600 мм
• Отклонение - угол : 90
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 1080 мм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Вес: 7,78 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 600 мм
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
