Описание

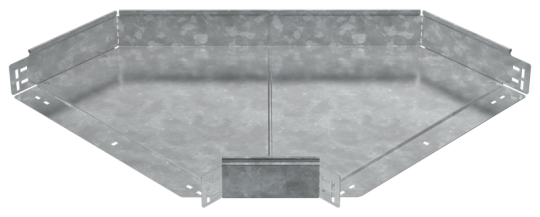

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Ширина ответвления: 500 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Длина: 939 мм
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Вес: 6,06 кг
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 100 мм
• Материал: Сталь
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Ширина: 500 мм
• Изменение направления: Горизонтальный (-ая)
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
