Описание

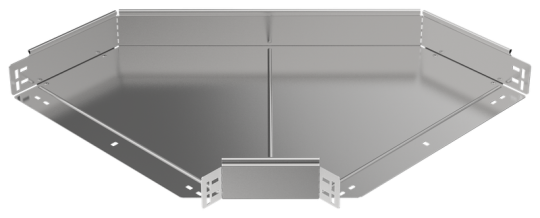

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Длина: 939 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Изменение направления: Горизонтальный (-ая)
• Ширина: 500 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 100 мм
• Вес: 5,68 кг
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 500 мм
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
