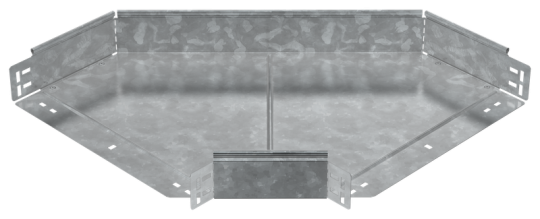

ESCA 7 Поворот 90град 100х400-1,5 HDZ IEK ES7-PG-90-100-400-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Отклонение - угол : 90
• Длина: 796 мм
• Ширина ответвления: 400 мм
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Ширина: 400 мм
• Высота кабельного лотка : 100 мм
• Вес: 4,54 кг
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Материал: Сталь
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
