Описание

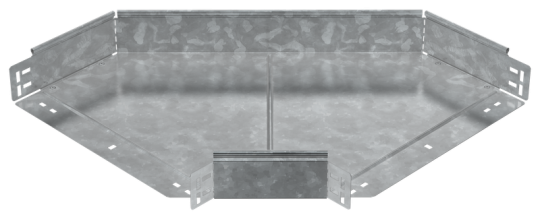

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Изменение направления: Горизонтальный (-ая)
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Ширина: 300 мм
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Вес: 3,24 кг
• Длина: 656 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 300 мм
• Высота кабельного лотка : 100 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
