Описание

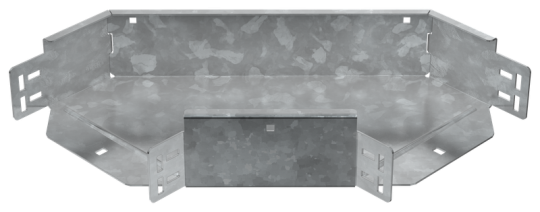

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Ширина ответвления: 200 мм
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 2,77 кг
• Длина: 514 мм
• Изменение направления: Горизонтальный (-ая)
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 2.0 мм
• Ширина: 200 мм
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
