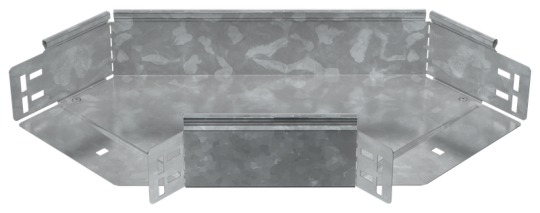

ESCA 7 Поворот 90град 100х200-1,5 HDZ IEK ES7-PG-90-100-200-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Изменение направления: Горизонтальный (-ая)
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Вес: 2,14 кг
• Ширина: 200 мм
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 515 мм
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Подходит для обеспеч целостности цепи: Нет
