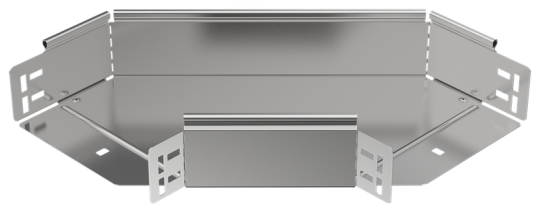

ESCA 7 Поворот 90град 100х150-1,5 IEK ES7-PG-90-100-150-15

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Вес: 1,58 кг
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Ширина: 150 мм
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Длина: 444 мм
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 150 мм
• Вид или марка материала: Прочее
