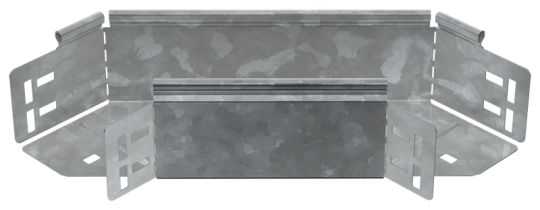

ESCA 7 Поворот 90град 100х100-1,5 HDZ IEK ES7-PG-90-100-100-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Перфорация в основании для монтажа: Нет
• Изменение направления: Горизонтальный (-ая)
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,24 кг
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Длина: 373 мм
• Ширина ответвления: 100 мм
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Цвет: Светло-серый
• Материал: Сталь
• Ширина: 100 мм
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
