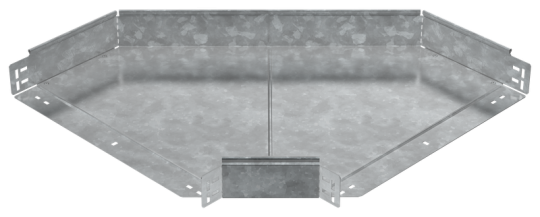

ESCA 7 Поворот 90град 80х500-1,5 HDZ IEK ES7-PG-90-080-500-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Ширина ответвления: 500 мм
• Изменение направления: Горизонтальный (-ая)
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Вес: 5,72 кг
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Длина: 939 мм
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
