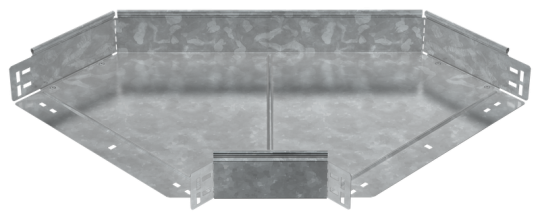

ESCA 7 Поворот 90град 80х400-1,5 HDZ IEK ES7-PG-90-080-400-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 80 мм
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 797 мм
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.5 мм
• Ширина ответвления: 400 мм
• Отклонение - угол : 90
• Цвет: Светло-серый
• Вес: 4,26 кг
• Ширина: 400 мм
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
