Описание

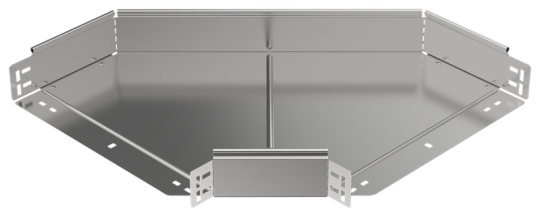

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Отклонение - угол : 90
• Изменение направления: Горизонтальный (-ая)
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Вес: 2,81 кг
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Ширина: 300 мм
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Вид или марка материала: Прочее
• Ширина ответвления: 300 мм
• Нержавеющая сталь травлёная: Нет
• Длина: 656 мм
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.5 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
